Uno de los grandes problemas que se presentan en refrigeración y climatización, son los eléctricos, tanto los producidos por el mismo equipo como los generados por las redes de distribución eléctrica las cuales son todo menos estables en nuestros países, estos problemas requieren una atención especial por lo cual los equipos cada día viene con diseños de protección interna mas sofisticados, desde simples protecciones de re-encendido hasta supervisores de fase, todo para garantizar de alguna manera la durabilidad del equipo y que el mismo no se vea afectado.
Ahora también en el mercado venden un sin numero de protecciones externas las cuales han ido avanzando casi que a la misma velocidad que se van detectando nuevos problemas, a su vez se han creado alrededor de estas protecciones una gran cantidad de mitos sobre su funcionamiento y surgen siempre las mismas preguntas ¿por qué se quemó mi equipo? si tenia PROTECTOR?.
La realidad en el caso de los protectores de voltaje o los supervisores de fase, es que los mismos por si solo no logran «proteger» al equipo sino que son parte de una larga linea de protecciones que van desde la selección e instalación de un buen breaker o disyuntor, pasando por la selección correcta de un conductor hasta la instalación adecuada del protector.
¿CÓMO FUNCIONAN?
BREAKER O DISYUNTOR:
Es un dispositivo el cual «corta» el paso de la electricidad cuando detecta un consumo excesivo de corriente ya preestablecido, esto se logra por medio de un elemento bimetálico que a medida que va pasando la corriente eléctrica el se va calentando, una vez alcanzado su límite máximo se dilata por completo abriendo así el circuito ocurriendo un «disparo» del mismo. este dispositivo cumple la misma función del fusible con la diferencia que éste se puede rearmar después de una falla..
Este dispositivo no solo protege a los equipos de sobrecargas, sino también de corto circuitos, como es bien sabido los «cortos» se generan cuando las líneas que comprenden la alimentación del equipo se unen, provocando un aumento brusco de la intensidad de la corriente, técnicamente hablando en un corto circuito EL VOLTAJE SE VA A «0» Y LA INTENSIDAD DE LA CORRIENTE ES INFINITA. En ese momento el dispositivo abre o se «dispara», ahí una de las características menos conocidas de los breakers y de las mas importantes, que es LA CAPACIDAD SIMÉTRICA DE CORTO CIRCUITO, ésta va desde los 3KA (3.000 amp) hasta 25KA (25.000 amp), esta capacidad determina cuan rápido por así decirlo el breaker es capaz de detectar un corto circuito, es decir que mientras mas alto sea este valor mayor es la capacidad de detección, para uso domestico siempre se recomienda usar breakers de 10KA (10.000amp).
 |

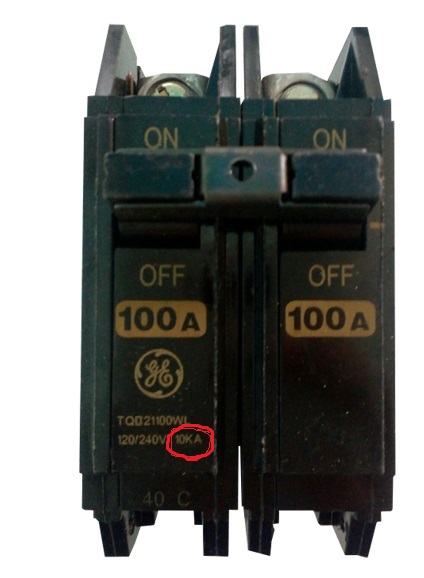

| BREAKER DE 100 AMP Y 10KA |
Son dispositivos electrónicos que cortan el paso de la electricidad cuando detectan una falla de voltaje, ya sea muy alto o muy bajo, estos pueden ser de corte directo o corte de control (bobina), los de corte directo se dividen en dos: los de cable y los de tomacorrientes, estas fallas son detectadas por los dispositivos electrónicos y se «disparan» o abren el contacto cuando las lineas están fuera de rango, este rango puede ser o preprogramado o ajustables.
Los protectores directos siempre vienen con una capacidad de consumo de corriente limitados, la mayoría son hasta 24.000 btu o lo que es lo mismo para un consumo de corriente no mayor de 20 AMP, en el caso de los equipos de refrigeración se dividen en consumo normal (neveras, congeladores, domésticos) y HEAVY DUTY o trabajo industrial, pero todo esto no tienen nada que ver con el nivel de protección sino por el consumo máximo de corriente.
Los supervisores de fase realizan el mismo trabajo pero solo interrumpen el paso de un voltaje de control, no admiten cargas de corriente, vienen para trabajar con voltajes desde 24 vac hasta 220 vac, pero siempre para interrumpir bobinas de contactores, voltaje de transformadores, control.
Como vemos un protector de voltaje actúa cortando el paso de la electricidad cuando ocurre la falla, o sea no es capaz de anticiparse a la misma, de hecho se han hecho pruebas donde se mide el tiempo de respuesta de un protector de voltaje y los mas rápidos actúan en unos 0.33 seg. lo que significa que cuando la detecta ya han pasado unos 20 hz (en el caso de circuitos de 60 hz), tampoco son «reguladores de voltaje» porque solo lo supervisan y verifican que esta dentro de rango mas no actúan cuando hay fluctuaciones dentro de rango que hasta cierto punto afectan a los equipos.
 |
| SUPERVISOR TRIFASICO EXCELINE |
Es bueno entender el como funcionan nuestros equipos de protección para así tomar mejores decisiones a la hora de realizar nuestro trabajo, un protector de voltaje no es una CORAZA que va a proteger al equipo de cualquier falla, como CUALQUIER breaker no sirve para nuestros equipos, debemos seleccionar de acuerdo a la capacidad, al consumo y a las condiciones del lugar, si el voltaje es muy variable o no, en fin las protecciones van a realizar el trabajo para los cuales fueron diseñado no para lo que nosotros deseamos…
