O de control por presión ….

Desde un punto de vista totalmente teórico, las VET son dispositivos cuya función es la de generar una caída de presión del líquido refrigerante producido en el condensador, al mismo tiempo mantener el SOBRECALENTAMIENTO en el evaporador, evitando retorno de líquido al compresor, pero sin desaprovechar la superficie del evaporador, para de ese modo ser más eficientes en la remoción de calor.

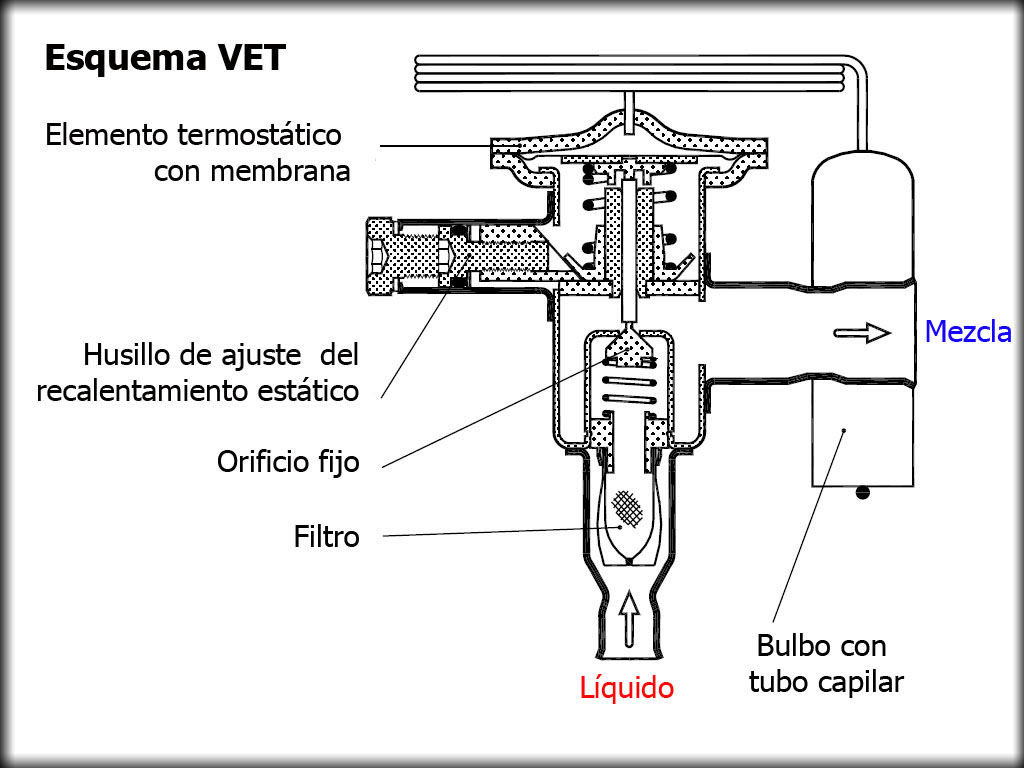

VET, válvula de expansión Termostática….

En un sistema por compresión de vapor es una de las piezas clave, ya que mantiene un equilibrio entre la presión del condensador y el flujo másico, esto se logra mediante un bulbo remoto y un equalizador de presión, sea interno o externo.

Pero ¿Es termostática?

Cuando hablamos de «termostático» nos referimos a qué el control se hace por medio de la temperatura, ejemplo: un termostato de un acondicionador de aire mantiene la temperatura de acuerdo a lo programado, es decir que si la temperatura sube el cierra un contacto, pero si baja el abre el contacto y por ende prende o apaga el compresor.

Analizando un poco más este tema tenemos la interpretación Dada en los libros de refrigeración, también cuestionan la definición de termostática, debido a que la lógica de funcionamiento no es por temperatura, sino por el nivel de Sobrecalentamiento que tenga el evaporador y su control en si es por presiones, el bulbo sensor contiene gas refrigerante el cual a «enfriarse» baja la presión cerrando el paso de refrigerante, al subir la temperatura aumenta la presión en el «elemento térmico» permitiendo el paso de más refrigerante, el segundo punto de control tambien es por presión, hablamos del equalizador sea interno o externo revisa es la presión del refrigerante, sea a la salida de la VET o la del evaporador.

«la definición de termostática puede prestarse a error, puesto que el control no se hace por la temperatura del evaporador, sino por el grado de recalentamiento del gas de admisión que sale del evaporador»

Stoecker 1965

Según los textos de cálculos, se requiere un sobrecalentamiento adicional de 2K para poder accionar debidamente la VET, es decir para dar un buen caudal másico de refrigerante, el equalizador externo se coloca cuando la caída de presión supera los 5psi, esto para poder tener una referencia más o menos exacta de lo que ocurre en el evaporador.

Las pre configuraciones de fabrica de las VET en algunos casos no son suficientes, por esta razón aprender a graduar una VET es lo más básico y urgente que debe tener un técnico..

Cómo siempre digo, es solo un análisis y un pequeño punto de vista sobre este tema .. no es una ley..

Kai Stenbjorn
